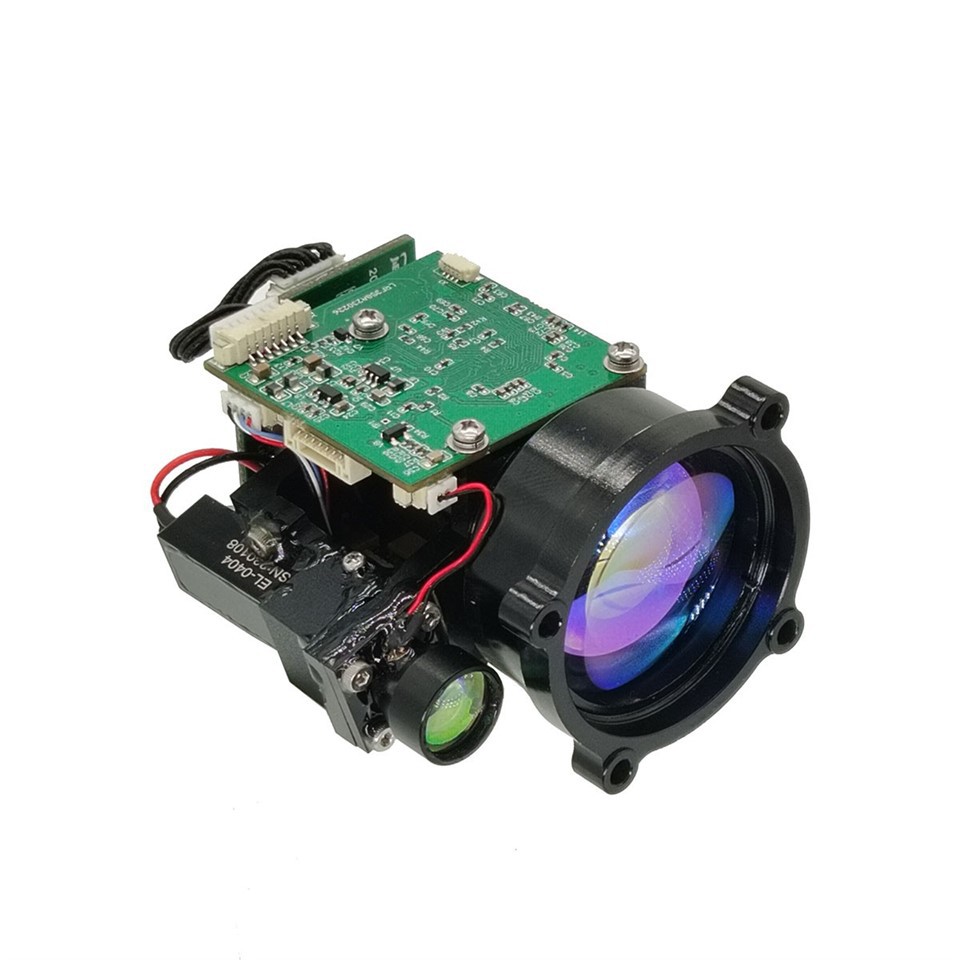

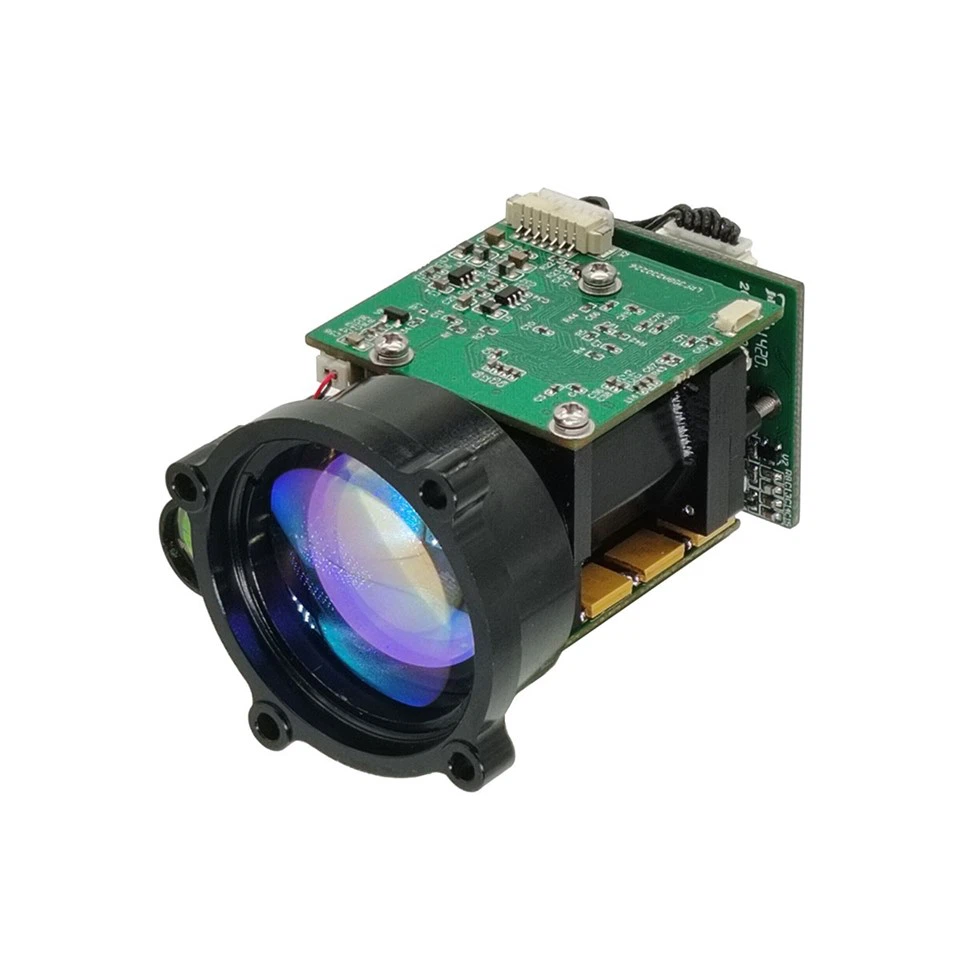

10km modil lazè telemetrik
Pwodwi Entwodiksyon
10xlh15x modil lazè azè adopte Xinalnd pwòp tèt ou-devlope 1535Nm Erbium vè lazè eleman, ki gen karakteristik yo ki nan ranje long, konsomasyon pouvwa ki ba, ti gwosè ak sekirite imen je.
Pèfòmans Range: 10000m (2.3x2.3m objektif), 15000m (maksimòm ranje)
Sòti presizyon ± 1m
Presizyon mezi pi gran pase oswa egal a 98%
Pwa mwens pase oswa egal a 130g
Pwodwi paramenters
|
Sijè |
Endeks |
|
|
Modèl |
10xlh15x |
|
|
Opere longèdonn |
1535Nm ± 10nm |
|
|
Je-an sekirite |
Klas 1 (IEC 60825-1) |
|
|
K ap resevwa Ouverture |
Φ33mm |
|
|
Ranje ranje |
30-15000m |
|
|
Pèfòmans Range |
15000m |
Maksimòm Range |
|
13000m |
Big Target, Reflectivity: 60 %, Obsèvatè Vizibilite 25 km |
|
|
10000m |
2.3 × 2.3 m gwosè sib, reflèktivite: 30 %, obsèvatè vizibilite 15 km |
|
|
4300m |
1 × 1 m gwosè sib, reflectivity: 10 %, obsèvatè vizibilite 10 km |
|
|
Entèfas kominikasyon |
Rs422 |
|
|
Imidite |
Mwens pase oswa egal a 80% |
|
|
Sòti presizyon |
±1m |
|
|
To presizyon |
Pi gran pase oswa egal a 98% |
|
|
Ang divergence |
Mwens pase oswa egal a 0. 5Mrad |
|
|
Sòti frekans |
1 ~ 10Hz |
|
|
Tan kontinyèl sòti |
Pi gran pase oswa egal a 30min |
|
|
Ki pa Peye-paralelism nan aks la lazè optik nan referans lan aliye |
<0.3mrad |
|
|
Tay |
Mwens pase oswa egal a 69mm × 57mm × 45mm |
|
|
Tansyon |
5.6-8.4V |
|
|
Konsomasyon pouvwa |
Mwayèn konsomasyon pouvwa mwens pase oswa egal a 3W, konsomasyon pouvwa pik mwens pase oswa egal a 6W |
|
|
Travay tanperati |
-40 degre -+60 degre |
|
|
Tanperati depo |
-45 degre -+70 degre |
|
|
Pwa |
Mwens pase oswa egal a 130g |
|
Remak: Tout endikatè pèfòmans ak interfaces ka Customized dapre kondisyon
Fonksyon pwodwi
a) ak yon sèl sòti ak kontinyèl fonksyon sòti;
(b) ak pouvwa-up/sik/kòmanse-up oto-tès fonksyon;
(c) ak premye ak dènye sib distans lojik fonksyon an ekspozisyon;
(d) ak mezi distans mezi Fonksyon rechèch;
(e) fonksyon alam tanperati;
(f) ak fonksyon pwoteksyon sikwi sou-aktyèl ak sou-vòltaj (garanti konsepsyon);
(g) ak lojisyèl aleka fonksyon ajou: dirèkteman ajou lojisyèl an nan koòdone nan kominikasyon.
Sòti mòd ak tan sòti
a) yon sèl maksimòm tan kontinyèl sòti: pi gran pase oswa egal a 35min;
b) tan entèval maksimòm pou mezi distans kontinyèl ankò: mwens pase oswa egal a 15s. Lazè optik aks estabilite mwens pase oswa egal a 0. 1Mrad (plen tanperati ranje); Verticality nan lansman aks optik nan referans lan enstalasyon: mwens pase oswa egal a 2MRAD (garanti konsepsyon);
Dimansyon
Interfaces elektrik
|
Nimewo tèminal |
Seri No. |
Modèl Connector |
Definisyon siyal (RS422) |
Lòt |
|
X4 |
X4-1 |
A1257wr-s -7 p |
+12V |
Entèfas lazè telemetrik |
|
X4-2 |
YD |
|||
|
X4-3 |
Rs 422- a |
|||
|
X4-4 |
Rs 422- b |
|||
|
X4-5 |
Rs 422- y |
|||
|
X4-6 |
Rs 422- z |
|||
|
X4-7 |
Rs 422- GND |
Pozisyon PIN 1 nan Connector
