5km modil lazè telemetrik
Pwodwi Entwodiksyon
05XLD08X adopte 1535NM Erbium Glass Modil lazè endepandamman devlope pa Xinalnd, ki gen karakteristik sa yo nan ki ba
Konsomasyon pouvwa, estrikti kontra enfòmèl ant, segondè presizyon, long distans mezire ak sekirite imen je.
Maksimòm mezire ranje: 5000m (2.3x2.3m machin) 8000 m (bilding)
Sòti presizyon ± 1m
Presizyon mezi pi gran pase oswa egal a 98%
Pwa mwens pase oswa egal a 85g
Karakteristik pwodwi yo
1. Design entegre nan estrikti nan machin antye, rezistans enpak, rezistans Vibration, segondè fyab, fò
Anviwònman adaptabilite, 05xld08x sikwi sub-prekosyon konsepsyon, pouvwa izolasyon konsepsyon, fò elektwomayetik
konpatibilite, apwopriye pou aparèy mobil pòtatif, gous UVA ak lòt entegrasyon optoelectronic;
2. lè l sèvi avèk ti jaden de vi, ki pa tèmik k ap resevwa teknoloji konsepsyon optik, ak bon kapasite optik repwesyon bri,
fèmen pèfòmans ranje ak segondè ak ba tanperati pèfòmans optik;
3. koòdone entèn nan sikwi a adopte fil la soude pwosesis koneksyon dirèk, ki se fèm ak serye, ki
ka evite kous la kout oswa kontak pòv ki te koze pa detachman an, oksidasyon ak vapè dlo nan Connector a, ak amelyore fyab la ak lavi nan pwodwi an.
Endèks pèfòmans pwodwi
|
Sijè |
Endeks |
|
Modèl |
05XLD08X |
|
Opere longèdonn |
1535Nm ± 10nm |
|
Ranje ranje |
50m-8000m |
|
|
Sòti kapasite |
8000m |
Gwo sib, vizibilite pi gran pase oswa egal a 25km |
|
5000m |
Vizibilite pi gran pase oswa egal a 1 0 km, sib ak 0.3 reflectivity pou 2.3m × 2.3m machin |
|
|
Imidite |
Mwens pase oswa egal a 80% |
|
|
Sòti presizyon |
±1m |
|
|
To presizyon |
Pi gran pase oswa egal a 98% |
|
|
Rezolisyon ranje |
Mwens pase oswa egal a 40m |
|
|
Ang divergence |
Mwens pase oswa egal a 0. 5Mrad |
|
|
Sòti frekans |
Yon fwa, 1Hz, 5Hz |
|
|
Tay |
Mwens pase oswa egal a 62mm × 42mm × 32mm |
|
|
Tansyon |
10V-14V |
|
|
Travay konsomasyon pouvwa |
Mwens pase oswa egal a 4W |
|
|
Konsomasyon pouvwa sibstiti |
Mwens pase oswa egal a 1.8W |
|
|
Travay tanperati |
-40 degre -+60 degre |
|
|
Tanperati depo |
-55 degre -+70 degre |
|
|
Pwa |
Mwens pase oswa egal a 85g |
|

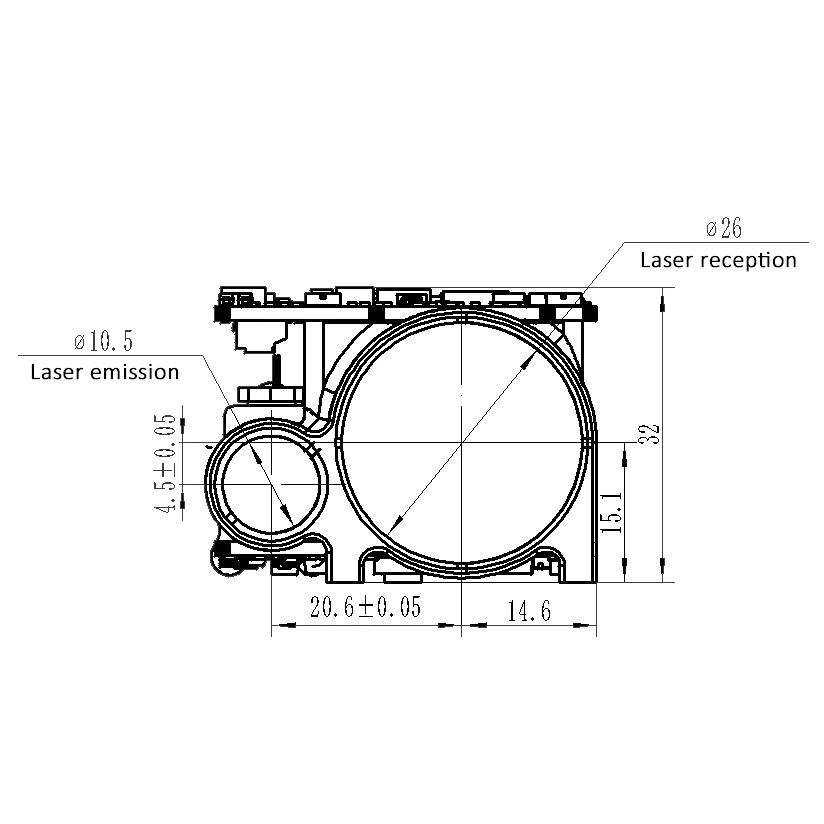

Entèfas enstalasyon estrikti
Entèfas elektrik
Kondisyon koòdone elektrik yo se jan sa a:
Pouvwa ekipman pou vòltaj: 12V (10V ~ 14V);
Travay konsomasyon pouvwa: mwens pase oswa egal a 4W;
Konsomasyon pouvwa sibstiti: mwens pase oswa egal a 1.8W.
Se fen a òdinatè anwo kwa-lye ak fen a telemetrik nan yon Connector 10pin ak yon espas nan 1.25mm. PIN la
Definisyon pò ekipman pou pouvwa ak kominikasyon yo montre nan tablo ki anba la a, ak pozisyon nan PIN 1 nan Connector yo montre
nan figi ki anba la a.
Definisyon PIN nan ekipman pou pouvwa ak pò kominikasyon nan fen telemetrik
|
Nimewo PIN |
Nonb |
Definisyon karakteristik elektrik |
Nòt |
|
P-1 |
Vin+ |
Opinyon pouvwa pozitif |
|
|
P-2 |
Vin- |
Pòl negatif nan pouvwa opinyon |
|
|
P-3 |
Nc |
||
|
P-4 |
Rs 422_ Txd+ |
Siyal pwodiksyon pò |
D 'pou òganize òdinatè |
|
P-5 |
Rs 422_ txd- |
||
|
P-6 |
Rs 422_ Rxd- |
Siyal opinyon pò |
Upper òdinatè pou telefanm |
|
P-7 |
Rs 422_ Rxd+ |
||
|
P-8 |
YD |
Rs422 fil tè |
Kominikasyon fil tè |
|
P-9 |
Swdio |
/ |
/ |
|
P-10 |
SwClk |
/ |
Connector koneksyon 1pin pozisyon
Lojisyèl
Done
Transmisyon done ki genyen ant telemetrik la ak òdinatè lame a gen ladan sa ki annapre yo:
* Kòmand kontwòl: ki gen ladan sèl, 1Hz, 5Hz enstriksyon sòti, enstriksyon rechèch, elatriye.
* Done Feedback: ki gen ladan enfòmasyon distans, tanperati anbyen, estati telemetrik, elatriye.
Echanj done ki genyen ant telemetrik la ak òdinatè lame a adopte mòd kominikasyon Rs422, ak li yo
Karakteristik yo jan sa a:
* Baud to: 38400 (faktori)/9600/57600/115200;
* Konstriksyon byte: ba lòd anvan, segondè lòd apre;
* Byte konpozisyon: 1 kòmanse ti jan, 8 Bits done, pa gen okenn chèk, 1 sispann ti jan.
Enfòmasyon
Fòma a nan enfòmasyon an lòd kontwòl yo montre nan tablo ki anba la a.
Enfòmasyon sou lòd kontwòl resevwa pa telemetrik la
|
Byte |
Ilistre |
Done octe (mo lòd, done, tcheke Bits) |
Nòt |
|
1 |
Ankadreman header |
0x55 |
|
|
2月5日 |
1 sòti: 0 xf 2 0 x 00 0 x 00 0 xf2 |
Done yo fidbak yo montre nan tablo ki anba a |
|
|
1Hz sòti: 0 xf 3 0 x 01 0 x 00 0 xf2 |
|||
|
5Hz sòti: 0 xf 3 0 x 02 0 x 00 0 xf1 |
|||
|
Sispann sòti: 0 xf 3 0 x 00 0 x 00 0 xf3 |
|||
|
Baud pousantaj anviwònman: 0 xf 6 _ _0 xxx |
{{0}} Mete to baud/100 (reprezantasyon hexadecimal), kote 0xxx se yon xor nan 2-4 bytes |
||
|
Self chèk lòd: {{0}} xf 0 0 x 00 0 x 00 0 xf0 |
Done yo fidbak yo montre nan tablo ki anba a |
||
|
Enstriksyon rechèch: 0 xf 8 0 x 00 0 x 00 0 xf8 |
|||
|
Gating valè anviwònman: 0 xf 4 ___ ___ 0 xxx |
{{0}} se valè Strobe Set (reprezantasyon hexadecimal), ak 0xxx se san konte oswa nan 2 a 4 bytes. |
||
|
6 |
Fen ankadreman |
0 Xaa |
Remak:
Sèlman voye pwòp tèt ou-tès lòd rechèch: 0 xf 0 0 x 00 0 x 00 0 xf 0 pou fè rechèch sou eta limyè lazè;
Si se pousantaj la baud mete nan yon pousantaj baud lòt pase espesifye pousantaj la baud, telemetrik la pa pral reponn.
Se done yo retounen nan telemetrik la divize an done regilye ak done pwòp tèt ou-tès.
* Done regilye: ki gen ladan kantite objektif, distans mezi, estati telemetrik, elatriye. Gade tablo ki anba a.
* Done rechèch: ki gen ladan tanperati anbyen, estati telemetrik, elatriye. Gade tablo ki anba a.
Done konvansyonèl tounen pa distans machin mezire
|
Byte |
Ilistre |
Valè oct (hexadecimal) |
|
1 |
Tadow |
0 Xaa |
|
2 |
Kantite objektif |
|
|
3 |
Segondè oct nan premye enfòmasyon sib distans |
|
|
4 |
Ba byte nan premye enfòmasyon distans sib |
|
|
5 |
Premye Distans Enfòmasyon Distans Dekimal chif |
De kote desimal apre pwen desimal la |
|
6 |
High oct nan enfòmasyon distans sib fen |
|
7 |
Ba byte nan fen enfòmasyon distans sib |
|
|
8 |
Dènye sib distans enfòmasyon desimal chif |
De kote desimal apre pwen desimal la |
|
9 |
Sòti estati byte |
Pawòl estati, gade nan tablo ki anba a |
|
10~13 |
Kantite pwodiksyon limyè |
|
|
14 |
Tcheke mo |
Bytes 2-13 xor |
|
15 |
Fen ankadreman |
0x55 |
Remak:
Se sèlman lè mèt la distans kalkile distans ki soti nan zòn nan avèg nan konte a maksimòm, kòrèk la
Rezilta mezi se
parèt. Nan lòt ka yo, 0 Xffff ap parèt, ki se yon eta valab.
Siyifikasyon nan mo estati
|
Nimewo seri |
Byte 9 |
Siyifikasyon |
|
1 |
0 xf2 |
1 sòti |
|
2 |
0 xf3 |
1Hz sòti |
|
3 |
0 xf4 |
5Hz sòti |
|
4 |
0 xf5 |
Sispann sòti |
Done rechèch voye tounen pa telemetrik
|
Byte |
Ilistre |
Valè byte (hexadecimal) |
|
1 |
Ankadreman header |
0 xcc |
|
2 |
Ki sibstiti |
Ki sibstiti |
|
3 |
Anbyen tanperati byte |
8- Bit siyen nimewo, inite: degre |
|
4 |
Enfòmasyon sou tèt ou tès octe |
00: Default |
|
FF: limyè lazè nòmal |
||
|
03: limyè lazè nòmal |
||
|
5 |
Ki sibstiti |
Ki sibstiti |
|
6 |
Distans strobe valè segondè byte |
Reprezantasyon hexadecimal |
|
7 |
Ba byte nan distans valè gating |
|
|
8 |
Baud to segondè byte |
Reprezantasyon hexadecimal, to baud se done loopback * 100 |
|
9 |
Baud to ba byte |
|
|
10月13日 |
Kantite pwodiksyon limyè |
Reprezantasyon hexadecimal |
|
14 |
Tcheke mo |
Bytes 2-13 xor |
|
15 |
Fen ankadreman |
0x55 |
Anviwònman to baud
Baud pousantaj anviwònman metòd operasyon:
1. Voye "0 x 55 0 xf 6 0 x 00 0 x 60 0 x 96 0 xxx" Kòmandman pou Chèche lazè, mwen .e. Mete to baud a 9600bps; A
Retounen telemetrik "cc {{0}}", "0x 00 0 x 60" endike ke to baud aktyèl la te mete nan 9600bps;
1. Voye "0 x 55 0 xf 6 0 x 01 0 x 80 0 x 77 0 xxx" Kòmandman pou lazè a, i .e. Mete to baud a 38400bps; A
Retounen REGEFinder "cc {{0}}", ak "0x 01 0 x 80" endike ke to baud aktyèl la hasbeen mete nan 38400bps;
1. Voye "0 x 55 0 xf 6 0 x 02 0 x 40 0 xb 4 0 xxx" lòd pou lazè a, ki se, mete to baud a 57600bps; A
RANGEFinder voye tounen "CC {{0}} B 55", ak "0x 02 0 x 40" endike ke te pousantaj la baud aktyèl te mete nan 57600bps;
1. Voye "0 x 55 0 xf 6 0 x 04 0 x 80 0 x 72 0 xxx" Kòmandman pou lazè a, i .e. Mete to baud a 115200bps; A
Retounen REGEFinder "CC {{0}} D 55", "0x 04 0 x 80" endike ke to baud aktyèl la te setto 115200bps.
Kontak:
Si ou gen nenpòt lide, ou se Byenveni nan pale avèk nou.
Email: info@loshield.com
Tel: 0086-18092277517
Faks: 86-29-81323155
WhatsApp: 0086-18092277517
